太阳能杀虫灯的高压杀虫电路设计

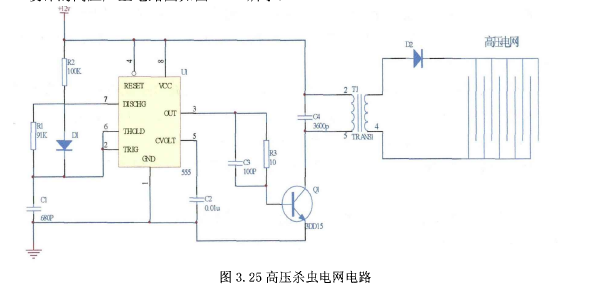

    诱虫灯将虫子吸引过来以后,本设计采用高压电击的方法将其杀死。因为部分飞蛾体积较大,所以太阳能杀虫灯的高压网的电压要在6000V以上才能达到较好的杀虫效果。设计的高压产生电路图如图3.25所示:

     该升一压电路由555定时器、大功率管3DD15、行输出变压器、自行绕制的高压电网及一些电阻、电容、二极管来组成的。
     太阳能杀虫灯的555定时器及其附属电路组成了一个多谐振荡器,在该电路中充当了高频率脉冲产生电路的功能。3管脚输出的高频率脉冲驱动3DD15大功率管,使得大功率管3DD15导通。功率管的集电极和行输出变压器相连,在变压器的次级可感应出高压脉冲,经过内部硅整流二极管整流可输出近万伏的直流电压。
      其中,在设计中用到的行输出变压器T1可用(14或17英寸)黑白电视机行输出变压器代替。将行输出高压包的1脚接电源12V、5脚接3DD15管的集电极,此两管脚作为变压器的初级;4脚作高压的负端,高压的正端接入行输出高压嘴。
