KDN-04C消化炉操作说明



为提高蛋白质含量测定的检测速度，其关键首先要加速样品消化煮解时间，KDN-04C-4孔消化炉，由于采用井式陶瓷电加热消煮方式，可单独对单个孔或多个孔加热，消化管连同管内所注入的20ml硫酸及试样置入井式陶瓷炉内加热消煮，取得较佳热效应，消化管内溢出的SO2等有害气体，通过消化炉上的排污管经抽吸泵从水中排入下水道，有效地抑制有害气体的外逸。

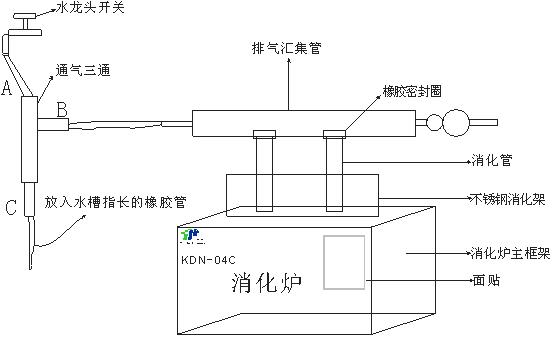

1.     抽吸泵连接方法





抽吸泵A端用橡皮管同水龙头连接，B端接橡皮管与排污管排气口弯管处连接，C端接橡皮管置入下水道，B、C端连接橡皮管不宜过长，消化排污时自来水量应尽量开大，增大抽吸泵的吸力，使废气与自来水一起从下水道中排出。

2.消化炉控温方式：

KDN-04C型消化炉，采用智能微控器控制消化炉加热流程，并且直接显示炉芯的加热温度与加热时间。用户可以根据实际需要设定加热模式与加热流程。

1、  炉芯孔位

※注意：为保证消化结果的准确性，使用孔位原则：先A孔，再B孔；先C孔，再D孔。A孔与B孔的酸溶液用量要尽量保持一致。同样C孔与D孔的酸溶液用量也要尽量保持一致。

炉芯孔位如右图所示，A、B、C、D　4孔，2点温度采样，3路输出控制。2点温度采样分别为AB与CD 2点，3路输出为A、B、CD。







2、  模式选择

总共有4种模式

A模式，只有A孔一个炉芯加热。

AB模式，A、B两孔同时炉芯加热。

ACD模式，A、C、D三孔同时炉芯加热。

ABCD模式，A、B、C、D四孔炉芯同时加热。

     上电后，按“设置”，通过“▼”，将光标移到菜单“模式”上，然后按“确认”，进入模式设置界面(如右图所示)。通过“▼”键选择后，按“确认”返回主菜单。

3、  流程设置

加热流程分3个温度阶段（T1、T2、T3三个温度阶段），每个温度阶段可以设置不同的保持时间，以分钟为单位。如果只要1个或2个温度阶段，则可以把其中某个阶段时间设置为0。

上电后，按“设置”，通过“▼”，将光标移到菜单“流程”上，然后按“确认”，进入流程设置界面。通过“设置”键选择设置位，再用“▼”来修改阶段时间和阶段温度，按“确认”返回主菜单。

※修改温度或时间，长按“▼”“▲”键可以进行按键加速，一秒钟10度或10分钟。







4、  启动/停止

主菜单界面里，当光标移到“启动”后，按“确认”启动加热。加热时显示每个孔的温度、所在阶段、当前阶段时间和总加热时间。加热时，按“设置”键跳出“是否停止加热”询问对话框，选择“是”停止加热，“否”继续加热。
