人工气候室系统的硬件构成

1、人工气候室系统的组成

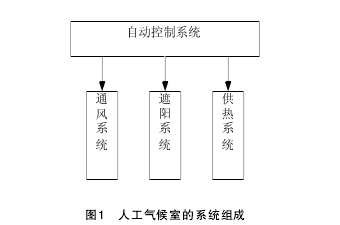

该人工气候室主要由自动控制系统、通风系统、遮阳系统、供热系统等四个部分组成，如果是用在农业的温室育苗和种植大棚，则还需要一个自动喷灌系统。如图1所示。

2、人工气候室的系统硬件接线图

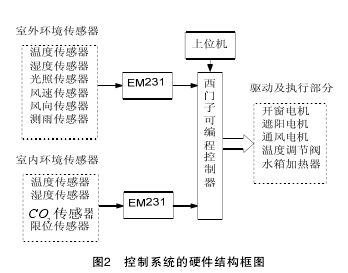

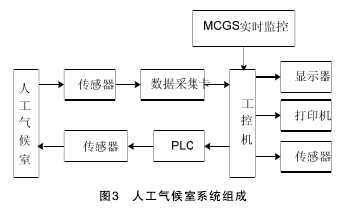

系统的硬件接线图如图2所示。各部分的构成与功能在本设计中，人工气候室控制系统由工业控制计算机、传感器、数据采集卡、PLC及相应的执行机构组成，如图3所示。

3、工业控制计算机
本系统采用工控机。软件是在Windows XP上运行、MCGS组态软件环境下开发的工业控制软件。
4、传感器
人工气候室目前主要侧重于温度、光照、相对湿度、二氧化碳浓度等参数的监控，主要用温度传感器、湿度传感器、土壤水分传感器以及光照强度传感器进行监测。
