太阳能诱虫灯的基本结构及原理

1、太阳能诱虫灯基本组成

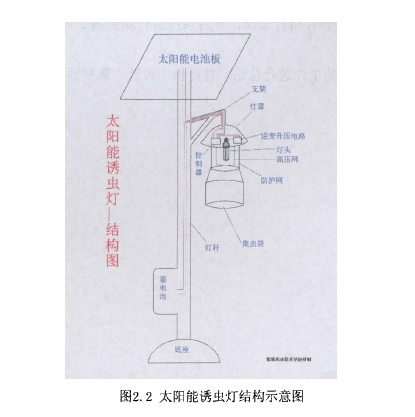

      太阳能诱虫灯主要由太阳电池组件!光源!控制器!蓄电池!逆变器!高压网!支架!诱虫灯等几部分组成"如图2.1和2.2所示"

2、太阳能诱虫灯的工作原理
      太阳能诱虫灯利用太阳电池的光生伏打效应原理,白天太阳能电池吸收太阳能能量产生电能,通过控制器的控制有效的储存在蓄电池里,当黑夜来临时,即灯具周围光照度较低时,蓄电池自动的通过控制器和逆变器向高压网和光源供电"在夜晚,实现诱虫和杀虫的目的"诱虫灯头是通过三个U型灯管发出的不同波长光吸引虫子、飞峨等昆虫,本系统采用的是三波诱虫测报灯,其参数和应用特点如下:
(1)此灯可发出三种波长的光,365OAo与5400A"及436OA"与365OA"两两组合,优于黑光灯中单向365oA"光波。
(2)发光的/U0形灯管为节能型。
(3)可广泛用于农、林、果园、菜园、烟草、茶园、水产养殖业、学校、住宅小区等。可以诱杀各类害虫近千种,如:水稻二化螟、三化螟、稻螟、叶蝉、大豆食心虫、谷子钻心虫、红头丽蝇、玉米螟、豆天蛾、麦蛾、高粱条螟、菜蛾、甜菜夜蛾、天蛾、斜纹夜蛾、菜螟、白飞虱、盲蜷象、金龟子、嶙蛤等、桃天蛾、苹果圈叶蛾、盗毒蛾、芡刺蛾、吸果夜蛾、斑红蜷、小灰蝶等。高压网主要是为了把诱虫灯吸引来的昆虫通过高压电网的方式使其杀死,我们的电网电压设置在6000V以上。并且对人体是保证绝对安全的。
3、本系统设计时需达到的主要性能参数及经济指标

      制作一台(套)达到商品要求的太阳能光控三波诱虫装置（即太阳能杀虫灯）"主要性能参数如下:
(1)根据灯泡和高压网等负载功率,合理选择蓄电池和太阳能电池组件容量,蓄电池的电量要满足夜间使用10小时。
(2)开发设计太阳能电池板对蓄电池充放电的控制电路,另外,此控制电路对系统也应具有一定的保护功能"如防止太阳能电池板极性反接!蓄电池极性反接!系统亏电运行等。
(3)依据蓄电池直流工作电压和负载的交流电压参数制作一个DC一AC逆变器电路,使其能够正常工作,同时逆变效率要大于85%。
(4)设计升压电路,使得高压杀虫网上的电压要达到6000伏以上,要将扑向光源撞碰到网上的昆虫绝大部分击毙,并且保证高压网对人体是安全的。
(5)实现智能光控效果"使其天黑自动开灯,天亮自动灭灯。
(6)所制作诱虫装置除达到所设计的各种技术指标外,还要既美观又实惠。
4、太阳能诱虫灯投入使用后,预计达到下述经济指标
(1)水稻纵卷叶蛤:灯区虫量比无灯区下降60%左右,灯区的白叶率比无灯区下降60%左右。
(2)花生蟒蟾:灯区虫量基数下降40%以上,虫量下降60%左右,果荚危害率下降60%左右,产量与效益明显增加。
(3)蚕桑害虫:灯区虫量比无灯区下降60%左右,蚕茧与经济效益明显增加。
(4)蔬菜害虫:灯区虫量比无灯区下降40%以上,危害率下降50%左右"省工省本效益明显增加。
