森林罗盘仪

一、森林罗盘仪用途
DQL-1型DQL-1B型森林罗盘仪具有磁定向及距离、水平、高差、坡角等测量功能。它主要适用于森林资源普查，农田、水利及一般工程的测量。
二、森林罗盘仪主要结构：
该仪器主要由望远镜、磁罗盘和安平机构组成。仪器望远镜系统具有良好的成像质量。瞄准测距采用分划板，精度高，性能稳定。磁罗盘主要由磁针和度盘组成，其磁针磁性能稳定可靠，经久耐用。安平机构由转轴和球联接器组成，它即可安平仪器，又能与三角架联接。

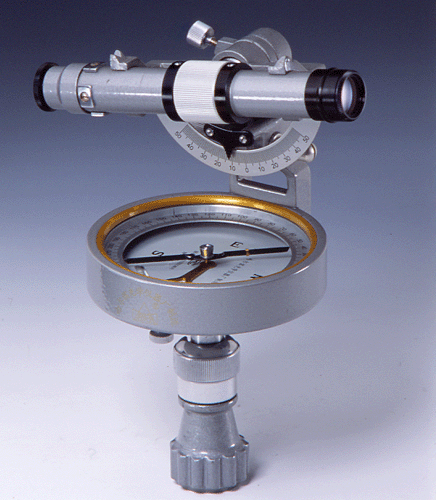

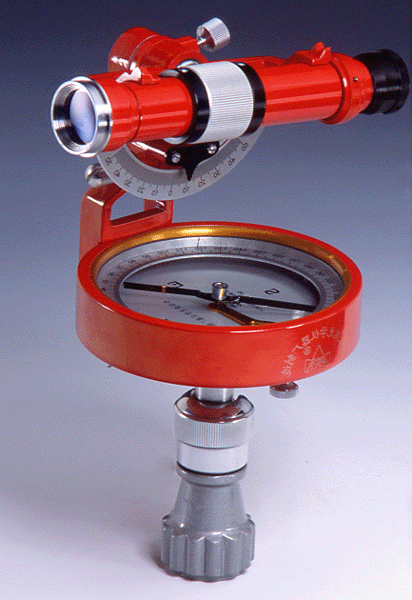

该仪器结构紧凑合理，体积小、重量轻，是您理想的测绘用仪器。其主要结构如图所示。
三、森林罗盘仪使用方法：
将仪器旋紧在三角架上，调整安平机构，使两水准器气泡居中，即仪器安平。仪器安平时，其各调整部位均应处中间位置。
测量时望远镜是对目标照准的主要机构。根据眼睛的视力调节目镜视度，使之清晰地看清十字丝，然后通过粗照准器，大致瞄准观测目标，再调整调焦轮，直到准确的看清目标，这时即可作距离、坡角、水平等项的测量。放开磁针止动螺旋，望远镜与罗盘盒配合使用亦可对目标方位进行测量。
四、森林罗盘仪注意事项：
1、仪器应保存在清洁、干燥、无酸、碱侵蚀及铁磁物干扰的库房内；
2、仪器在不使用时，应将磁针锁牢，避免轴尖与玛瑙轴承的磨损；
3、仪器微调机构、横轴及纵轴非必要时，不可随意拆卸；
4、光学系统各零部件拆装或修理后，须经严格校正方可使用。
