核磁共振原理

1．原子核的自旋

图 核磁共振原理图

核磁共振主要是由原子核的自旋运动引起的。不同的原子核，自旋运动的情况不同，它们可以用核的自旋量子数I来表示。自旋量子数与原子的质量数和原子序数之间存在一定的关系，大致分为三种情况：I为零的原子核可以看作是一种非自旋的球体；I为1/2的原子核可以看作是一种电荷分布均匀的自旋球体，1H，13C，15N，19F，31P的I均为1/2，它们的原子核皆为电荷分布均匀的自旋球体；I大于1/2的原子核可以看作是一种电荷分布不均匀的自旋椭圆体。

2．核磁共振现象

原子核是带正电荷的粒子，不能自旋的核没有磁矩，能自旋的核有循环的电流，会产生磁场，形成磁矩(μ)。 半数以上的原子核具有自旋，旋转时产生一小磁场。当加一外磁场，这些原子核的能级将分裂，即塞曼效应。

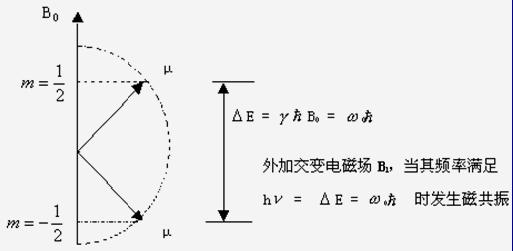

在外磁场B₀中塞曼分裂图：

图 I=1/2的粒子磁矩在磁场中的取向及能级

微观磁矩在外磁场中的取向是量子化的，自旋量子数为I的原子核在外磁场作用下只可能有2I+1个取向，每一个取向都可以用一个自旋磁量子数m来表示，m与I之间的关系是：

m=I，I-1，I-2…-I ，原子核的每一种取向都代表了核在该磁场中的一种能量状态。

正向排列的核能量较低，逆向排列的核能量较高。它们之间的能量差为△E。一个核要从低能态跃迁到高能态，必须吸收△E的能量。让处于外磁场中的自旋核接受一定频率的电磁波辐射，当辐射的能量恰好等于自旋核两种不同取向的能量差时，处于低能态的自旋核吸收电磁辐射能跃迁到高能态。这种现象称为核磁共振，简称NMR。

目前研究得最多的是1H的核磁共振，13C的核磁共振近年也有较大的发展。1H的核磁共振称为质磁共振（Proton Magnetic Resonance），简称PMR，也表示为1H-NMR。13C核磁共振（Carbon-13 Nuclear Magnetic Resonance）简称CMR，也表示为13C-NMR。

3.1H的核磁共振 饱和与弛豫

1H的自旋量子数是I=1/2，所以自旋磁量子数m=±1/2，即氢原子核在外磁场中应有两种取向。1H的两种取向代表了两种不同的能级， 因此1H发生核磁共振的条件是必须使电磁波的辐射频率等于1H的进动频率。

要使v射=v0，可以采用两种方法。一种是固定磁场强度H0，逐渐改变电磁波的辐射频率v射，进行扫描，当v射与H0匹配时，发生核磁共振。另一种方法是固定辐射波的辐射频率v射，然后从低场到高场，逐渐改变磁场强度H0，当H0与v射匹配时，也会发生核磁共振。这种方法称为扫场。一般仪器都采用扫场的方法。

在外磁场的作用下，1H倾向于与外磁场取顺向的排列，所以处于低能态的核数目比处于高能态的核数目多，但由于两个能级之间能差很小，前者比后者只占微弱的优势。1H-NMR的讯号正是依靠这些微弱过剩的低能态核吸收射频电磁波的辐射能跃迁到高能级而产生的。如高能态核无法返回到低能态，那末随着跃迁的不断进行，这种微弱的优势将进一步减弱直至消失，此时处于低能态的1H核数目与处于高能态1H核数目相等，与此同步，PMR的讯号也会逐渐减弱直至最后消失。上述这种现象称为饱和。

1H核可以通过非辐射的方式从高能态转变为低能态，这种过程称为弛豫，因此，在正常测试情况下不会出现饱和现象。弛豫的方式有两种，处于高能态的核通过交替磁场将能量转移给周围的分子，即体系往环境释放能量，本身返回低能态，这个过程称为自旋晶格弛豫。其速率用1/T2表示，T2称为自旋晶格弛豫时间。自旋晶格弛豫降低了磁性核的总体能量，又称为纵向弛豫。两个处在一定距离内，进动频率相同、进动取向不同的核互相作用，交换能量，改变进动方向的过程称为自旋-自旋弛豫。其速率用1/T2表示，T2称为自旋-自旋弛豫时间。自旋-自旋弛豫未降低磁性核的总体能量，又称为横向弛豫。

4.13C的核磁共振 丰度和灵敏度

天然丰富的12C的I为零，没有核磁共振信号。13C的I为1/2，有核磁共振信号。通常说的碳谱就是13C核磁共振谱。由于13C与1H的自旋量子数相同，所以13C的核磁共振原理与1H相同。

将数目相等的碳原子和氢原子放在外磁场强度、温度都相同的同一核磁共振仪中测定，碳的核磁共振信号只有氢的1/6000，这说明不同原子核在同一磁场中被检出的灵敏度差别很大。13C的天然丰度只有12C的1.108％。由于被检灵敏度小，丰度又低，因此检测13C比检测1H在技术上有更多的困难。

5.核磁共振仪

目前使用的核磁共振仪有连续波（CN）及脉冲傅里叶（PFT）变换两种形式。连续波核磁共振仪主要由磁铁、射频发射器、检测器和放大器、记录仪等组成（见图8-5）。磁铁用来产生磁场，主要有三种：永久磁铁，磁场强度14000G，频率60MHz；电磁铁，磁场强度23500G，频率100MHz；超导磁铁，频率可达200MHz以上，最高可达500～600MHz。频率大的仪器，分辨率好、灵敏度高、图谱简单易于分析。磁铁上备有扫描线圈，用它来保证磁铁产生的磁场均匀，并能在一个较窄的范围内连续精确变化。射频发射器用来产生固定频率的电磁辐射波。检测器和放大器用来检测和放大共振信号。记录仪将共振信号绘制成共振图谱。

70年代中期出现了脉冲傅里叶核磁共振仪，它的出现使13C核磁共振的研究得以迅速开展。

实现核磁共振，既可以保持磁场不变而调节入射电磁波的频率，也可以使用固定频率的电磁波照射，而调节样品所受的外磁场。以下是调磁场核磁共振的装置组成：

   (1) 永磁铁，用来产生强大的外磁场，标准仪器产生的场强为1.4 T。

   (2) 扫描线圈，用于使外磁场作微小振荡，从而使我们能在示波器上看到尖锐的共振峰。

   (3) 射频振荡器，它用于产生固定频率的电磁辐射，通常频率 ，这个辐射的磁场起 的作用。

   (4) 探测器，用于探测从振荡器中吸收的能量。

调频率核磁共振样品(如水)装在小瓶中置于磁体两极之间，瓶外绕以线圈，由射频振荡器向它输入射频电流。这电流就向样品发射同频率的电磁波，其频率大致与外磁场对应的频率相等。为了精确地测定共振频率，就用一个调频振荡器使射频电磁波的频率在共振频率附近连续变化。当电磁波频率正好等于共振频率时，射频振荡器的输出就出现一个吸收峰，它可以从示波器上看出，同时由频率计数器读出此共振频率。
